Você já se cansou de criar pranchas manualmente no Revit e preencher uma por uma com nome, número, autor, fase do projeto e outros dados? Pois é, também passei por isso. Pensando em facilitar esse processo repetitivo, criei um script no Dynamo que faz tudo isso por você, de forma automatizada, a partir de uma tabela no Excel.
Como Funciona?

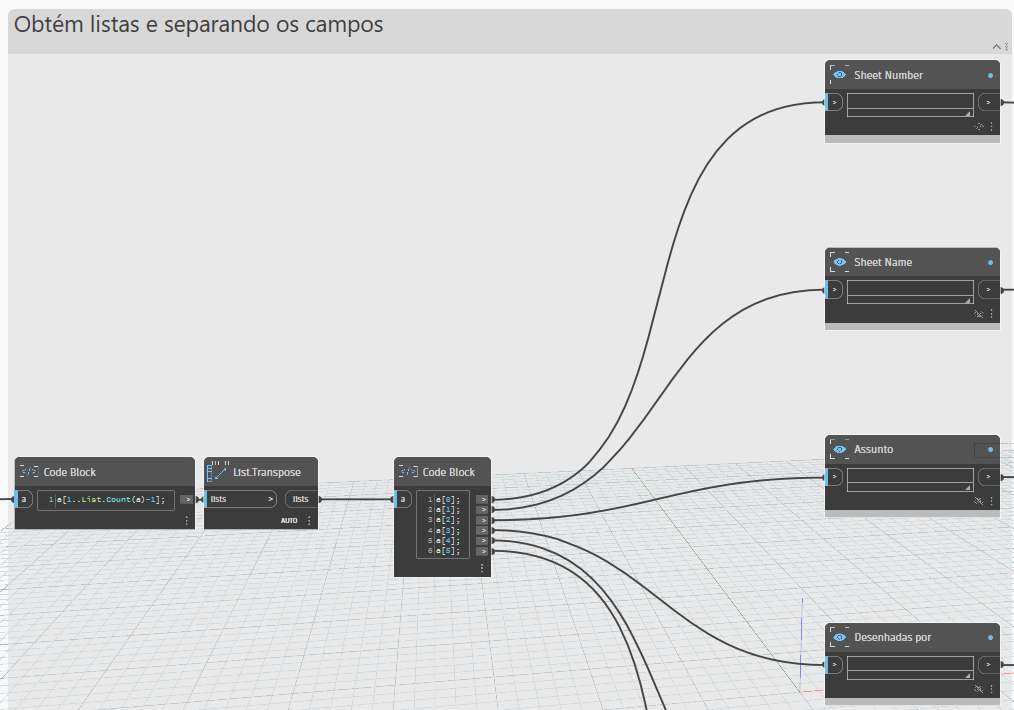

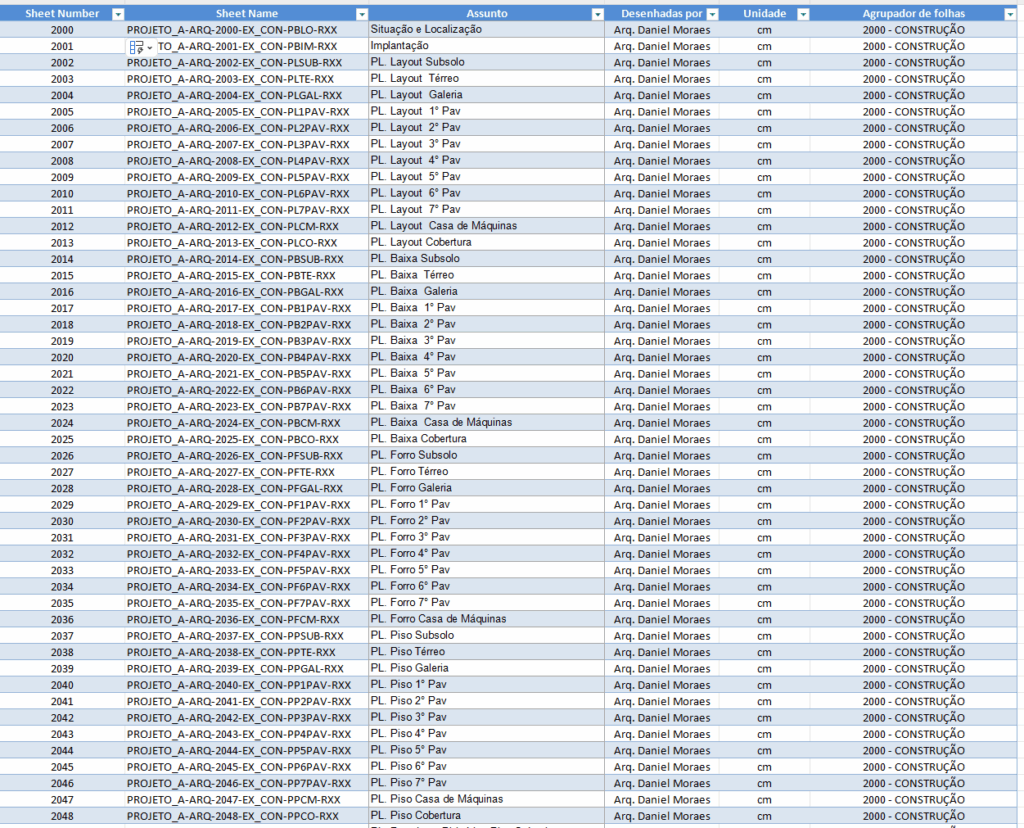

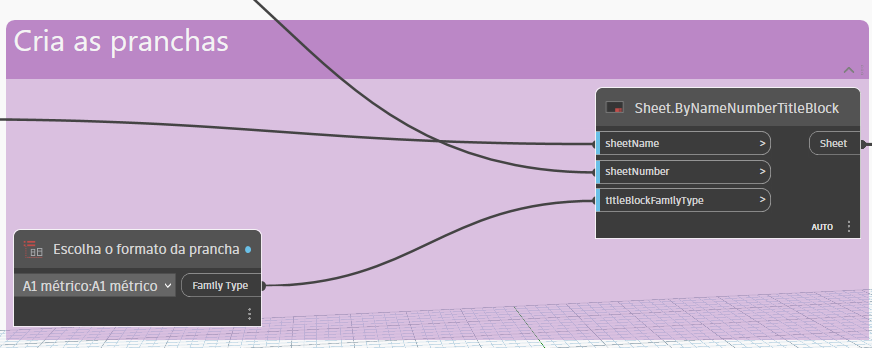

O gráfico do Dynamo lê uma planilha do Excel com as informações das pranchas: número, nome, autores, disciplinas e outras propriedades. Ele separa essas informações, cria as pranchas automaticamente com o formato escolhido e já preenche todos os campos necessários.
Você só precisa alimentar o Excel com os dados corretos, rodar o Dynamo e pronto! Suas pranchas estão criadas e configuradas, prontas para receber as vistas do projeto.
Ajuste Importante
Para o script funcionar corretamente no seu projeto, você vai precisar ajustar os nomes dos parâmetros usados nos carimbos do seu Revit.

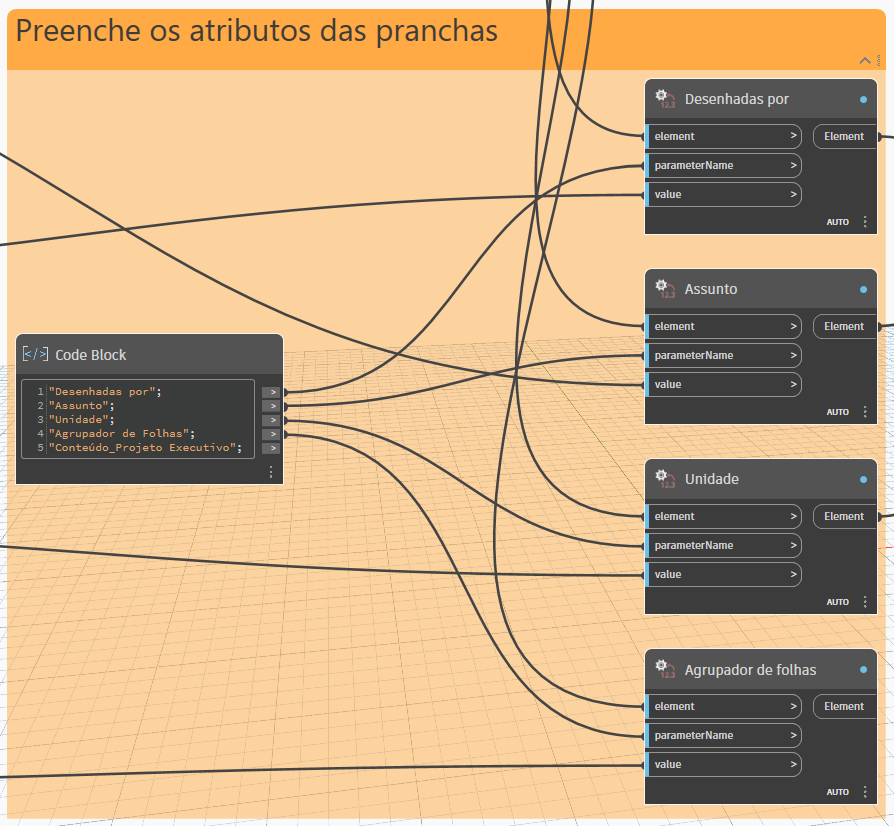

No Dynamo, os parâmetros como “Assunto”, “Unidade”, “Desenhado por”, entre outros, estão escritos exatamente como aparecem nos carimbos que eu uso. Se os seus carimbos usam nomes diferentes (por exemplo: “Projeto”, “Setor”, “Desenhista”), basta ir nos blocos do tipo “SetParameterByName” e substituir os nomes dos parâmetros pelos que você usa no seu modelo.
É só clicar no bloco que tem o nome do parâmetro (geralmente dentro de um Code Block) e digitar o nome correto. Simples assim!

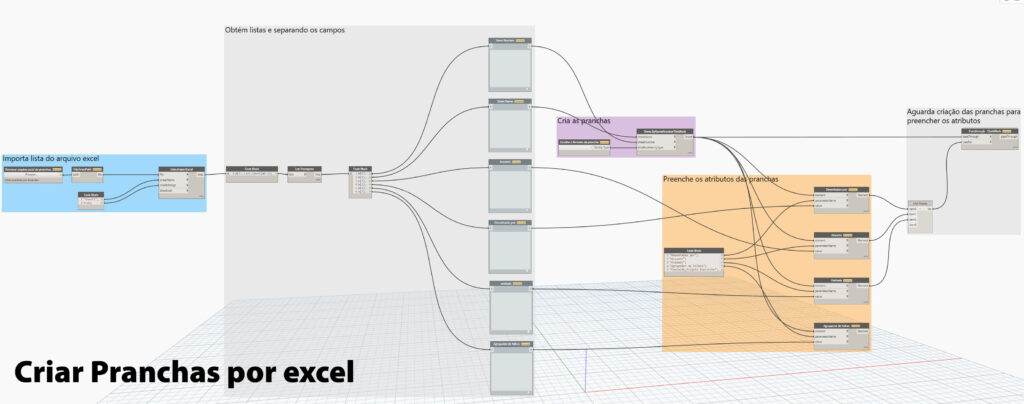

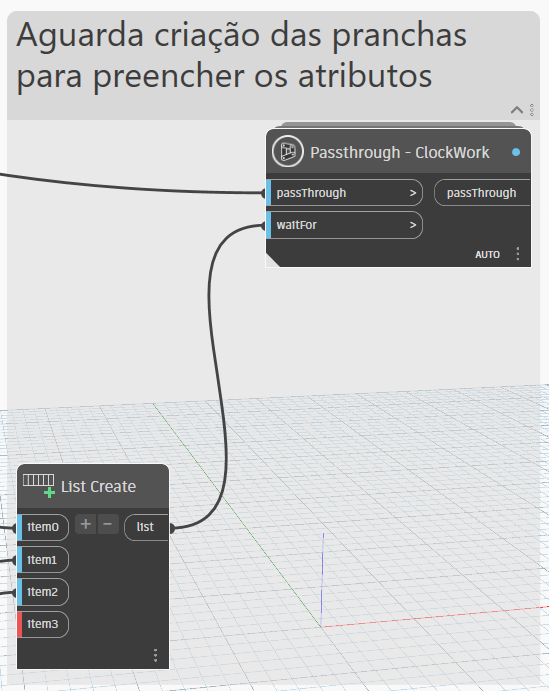

Blocos do código
Reprodutor Dynamo

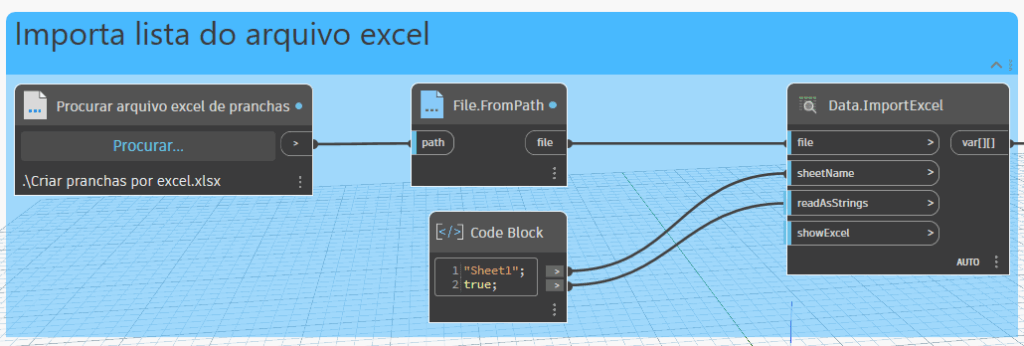

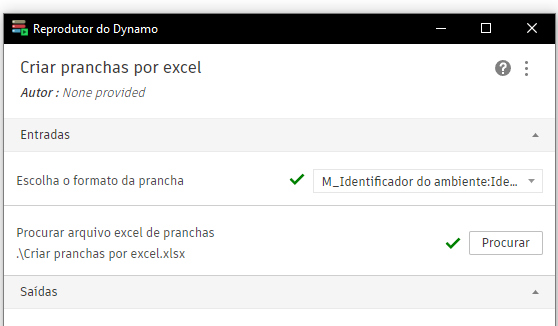

Use o Reprodutor Dynamo para facilitar os dados de entrada. Nele você pode escolher a planilha com a lista de pranchas e o tipo de carimbo.
Por que isso é útil?
- Economia de tempo: evita trabalho repetitivo e acelera a produção.
- Padronização: garante que todos os campos estejam preenchidos corretamente.
- Facilidade de uso: até quem tem pouca experiência com Dynamo pode usar.
- Mais BIM no dia a dia: reforça a metodologia BIM de forma prática e acessível.
Código gratuito!
*É necessário instalar o pacote Clockwork no Dynamo antes de rodar o código.
Estou disponibilizando gratuitamente esse gráfico para que você possa usar em seus projetos. É uma forma de compartilhar conhecimento e incentivar o uso da automação e do BIM na Arquitetura. Sinta-se à vontade para adaptar, melhorar e compartilhar com colegas!
😎Link aqui você baixar o arquivo .dyn.
Vamos automatizar e deixar o tempo livre para o que realmente importa: projetar com qualidade.
